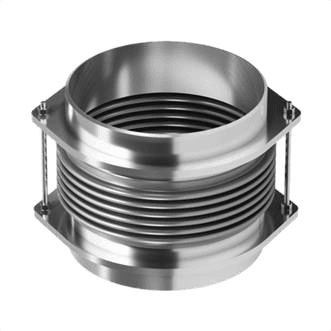

单式轴向型膨胀节
Single Axial Expansion Joint
由单个圆形金属波纹管制成，通过焊接或法兰连接两端，主要用于吸收轴向压缩 / 拉伸位移。
应用范围：适用于一般工艺管道、设备进出口补偿，兼顾少量横向与角向位移。
材料：波纹管：不锈钢、镍合金、碳（素）钢、钛锆等
主要特点
- 结构最简单、成本经济，安装方便，在各行业广泛通用
- 可配置拉杆、铰链或万向节以承受压力推力
- 适用于真空至约 13MPa，低温至约 900℃（视尺寸和材料而定）
江苏百事得波纹管有限公司产品以金属波纹补偿器为核心，配套织物膨胀节、橡胶膨胀节及金属软管，可为各类管道系统提供完善的热位移补偿、 振动吸收与柔性连接解决方案。
主要设计与制造依据：
- EJMA – 美国膨胀节联合制造商协会标准（第十版）
- GB/T 12777-2019《金属波纹管膨胀节 通用技术条件》
- GB 150-2011《压力容器》及相关规范

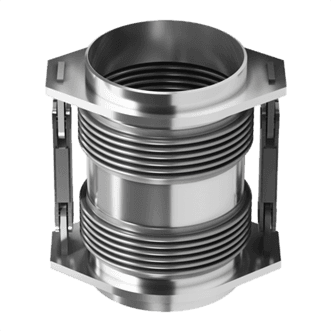

复式万向型膨胀节
Universal Expansion Joint
由两个波纹管加中间接管组成，可吸收多方向位移，特别适合较大横向位移。
应用范围：用于需要大横向偏移、同时允许一定轴向和角向位移的管道系统。
材料：波纹管：不锈钢、镍合金、碳（素）钢、钛锆等
主要特点
- 通过拉杆或万向节配置，可实现低横向刚度和大位移能力
- 在消除系统约束力的同时，减小对固定支架的要求
- 适用于真空至约 13MPa，低温至约 900℃（视尺寸而定）

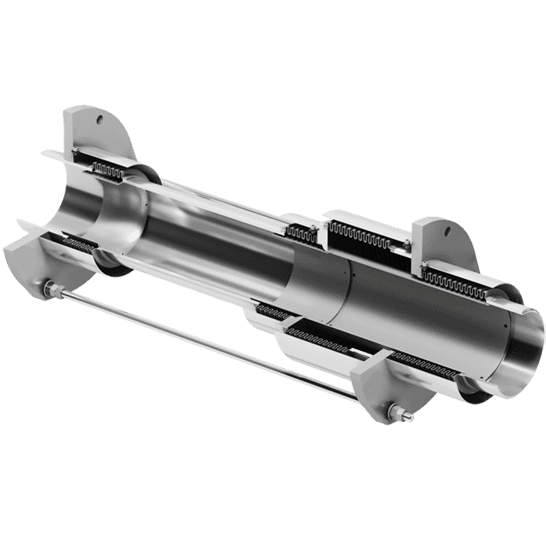

压力平衡型膨胀节
Pressure Balanced Expansion Joint
结合多个波纹管与拉杆装置，在吸收位移的同时消除压力推力，保护设备与管道。
应用范围：适用于不允许将压力推力传递到设备或薄弱管段的工况，可设计为直管或弯管型。
材料：波纹管：不锈钢、镍合金、碳（素）钢、钛锆等
主要特点
- 可同时吸收轴向、有限横向和角向位移
- 通过合理布置拉杆组件，消除管道上的波纹管压力推力

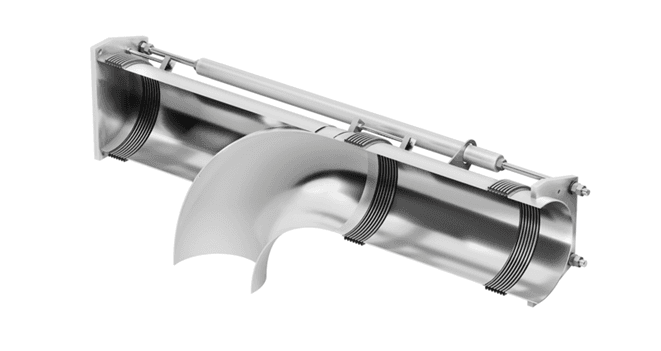

- 适用于直管管路及 90° 转弯管路系统

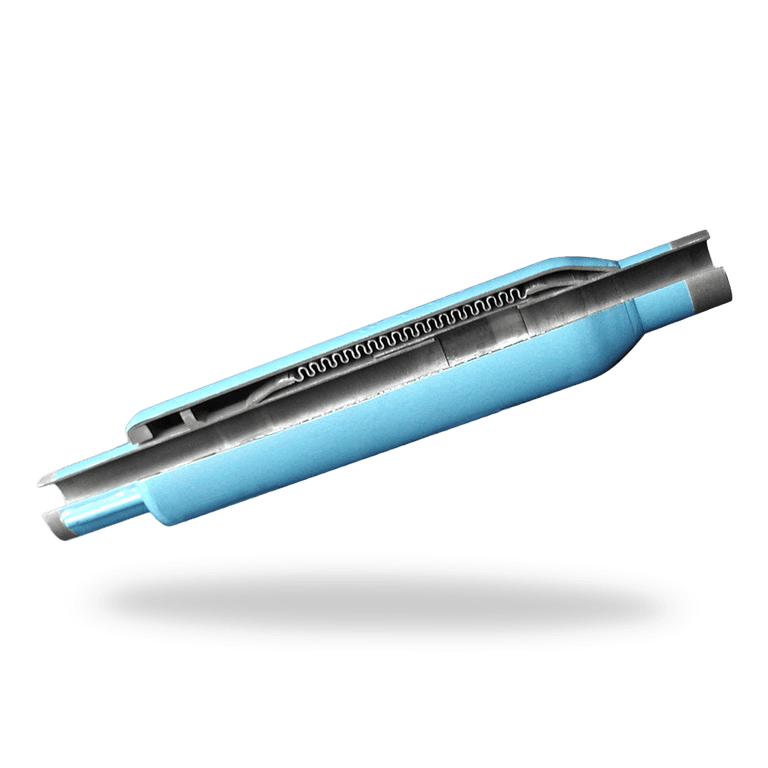

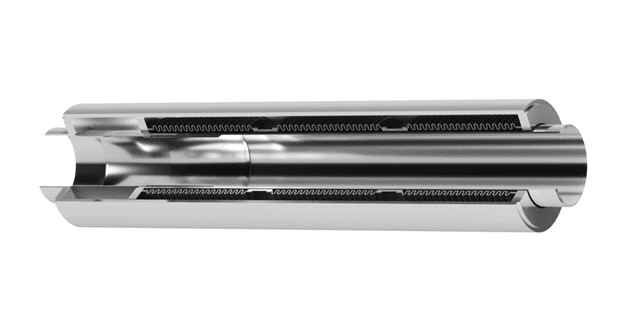

外压式膨胀节
Externally Pressurized Expansion Joint
系统压力作用于波纹管外表面，适合大位移、长补偿量轴向管道，常用于集中供热等场合。
应用范围：集中供热管网、蒸汽分配系统、液化天然气等长距离管道，可地埋或架空安装。
材料：波纹管：不锈钢、镍合金、碳（素）钢、钛锆等
主要特点
- 专为大轴向补偿设计，可串联使用
- 外套筒与内套筒保护波纹管，无需额外保护罩
- 需要合理设置固定支架与导向支架以确保运行安全
矩形金属膨胀节
Rectangular Metal Expansion Joint
用于矩形或方形管道、风道的金属波纹补偿器，可设计成单波或多波结构。
应用范围：用于烟道、风道、方形设备连接等非圆形截面管道的热膨胀补偿。
材料：波纹管：不锈钢、镍合金、碳（素）钢、钛锆等
主要特点
- 可连接角形或板形法兰，角部通常为 90°，也可设计成圆角
- 可采用单层或双层矩形波纹结构，满足不同位移和压力要求
- 同样具备轴向、横向及少量角向补偿能力

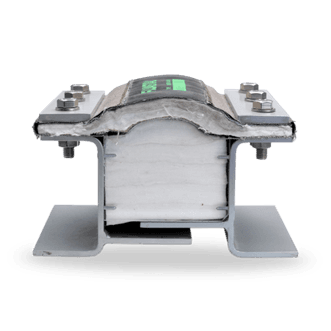

织物膨胀节
Fabric Expansion Joint
以高性能织物为蒙皮，可多层组合，具备大位移能力和优良的减振隔热性能。
应用范围：适用于低压、大尺寸风道或烟道，温度和介质条件适配的工况，可替代大型金属膨胀节。
材料：蒙皮材料：氟橡胶、三元乙丙橡胶、复合聚四氟乙烯等，根据工况定制。
主要特点
- 多层结构可根据工况定制，具有较高安全系数
- 可吸收多个方向的位移，特别是大横向和角向位移
- 整体成本、维护成本低，可安装于现有金属膨胀节位置

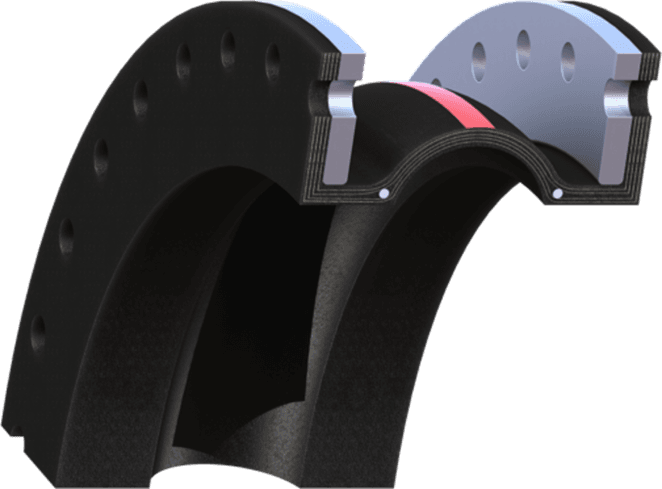

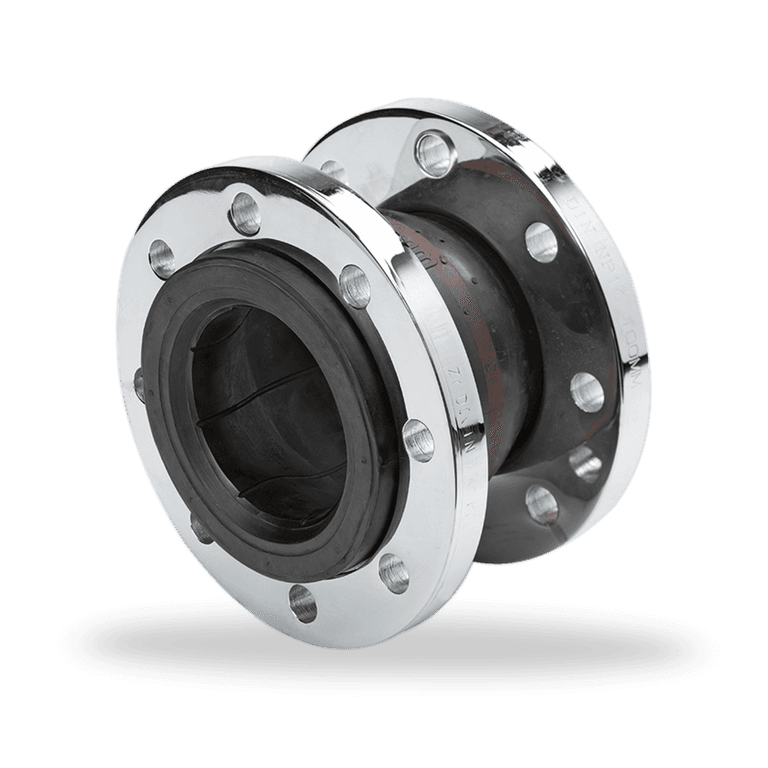

橡胶膨胀节
Rubber Expansion Joint
由天然或合成橡胶、纤维及必要的金属增强层组成，兼具补偿位移和减振降噪功能。
应用范围：适用于石化、给排水等需要良好减振隔音的管道系统，尤其是泵出口及设备连接处。
材料：三元乙丙橡胶、丁腈橡胶、氯磺化聚乙烯、天然橡胶、氟橡胶等。
主要特点
- 可吸收轴向、横向及角向位移，面对面长度短、柔性好
- 有效隔离振动并衰减噪音，降低设备运行对管网的影响
- 材料多样，耐腐蚀、耐温、耐老化性能优异，维护量低

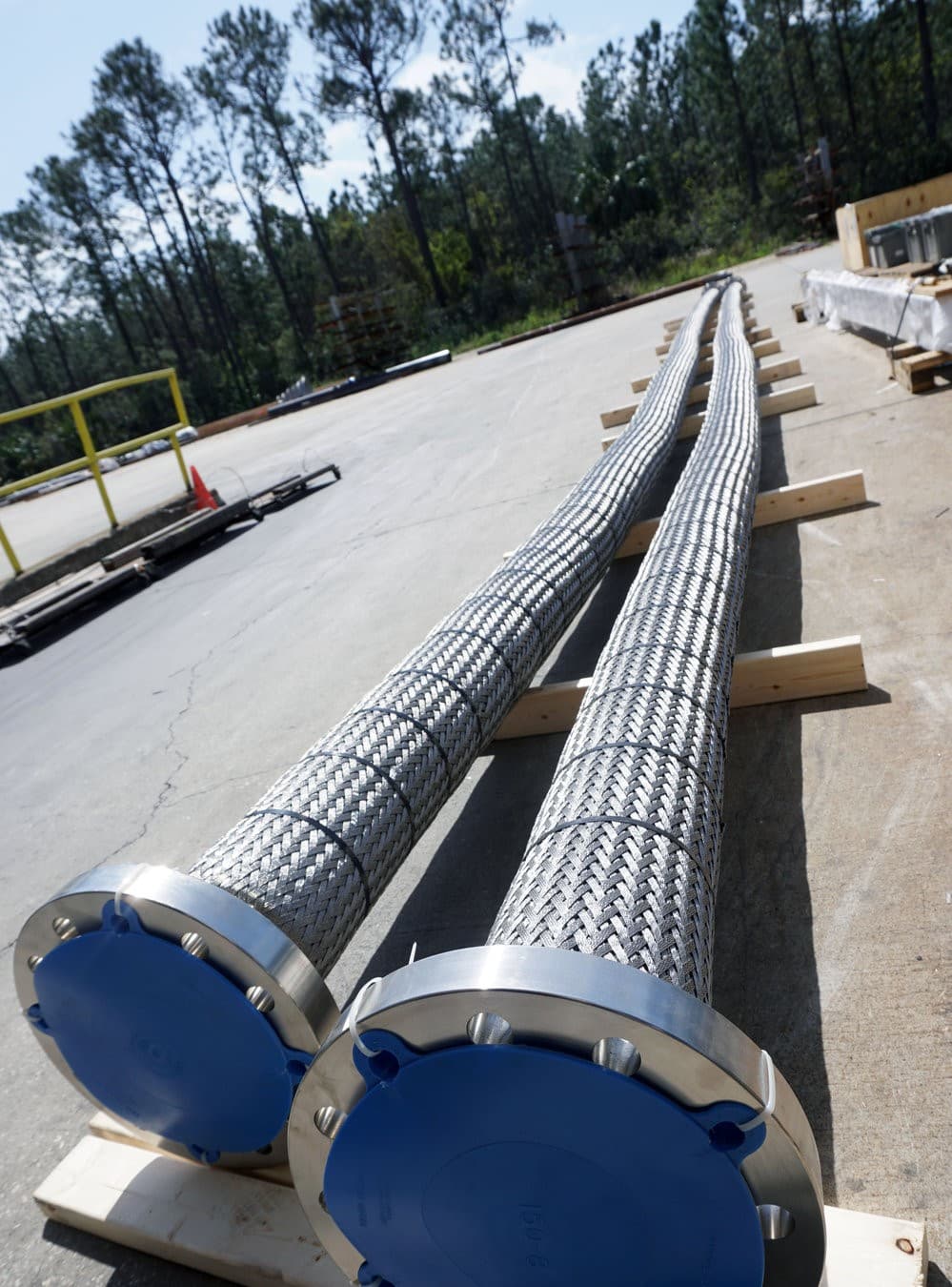

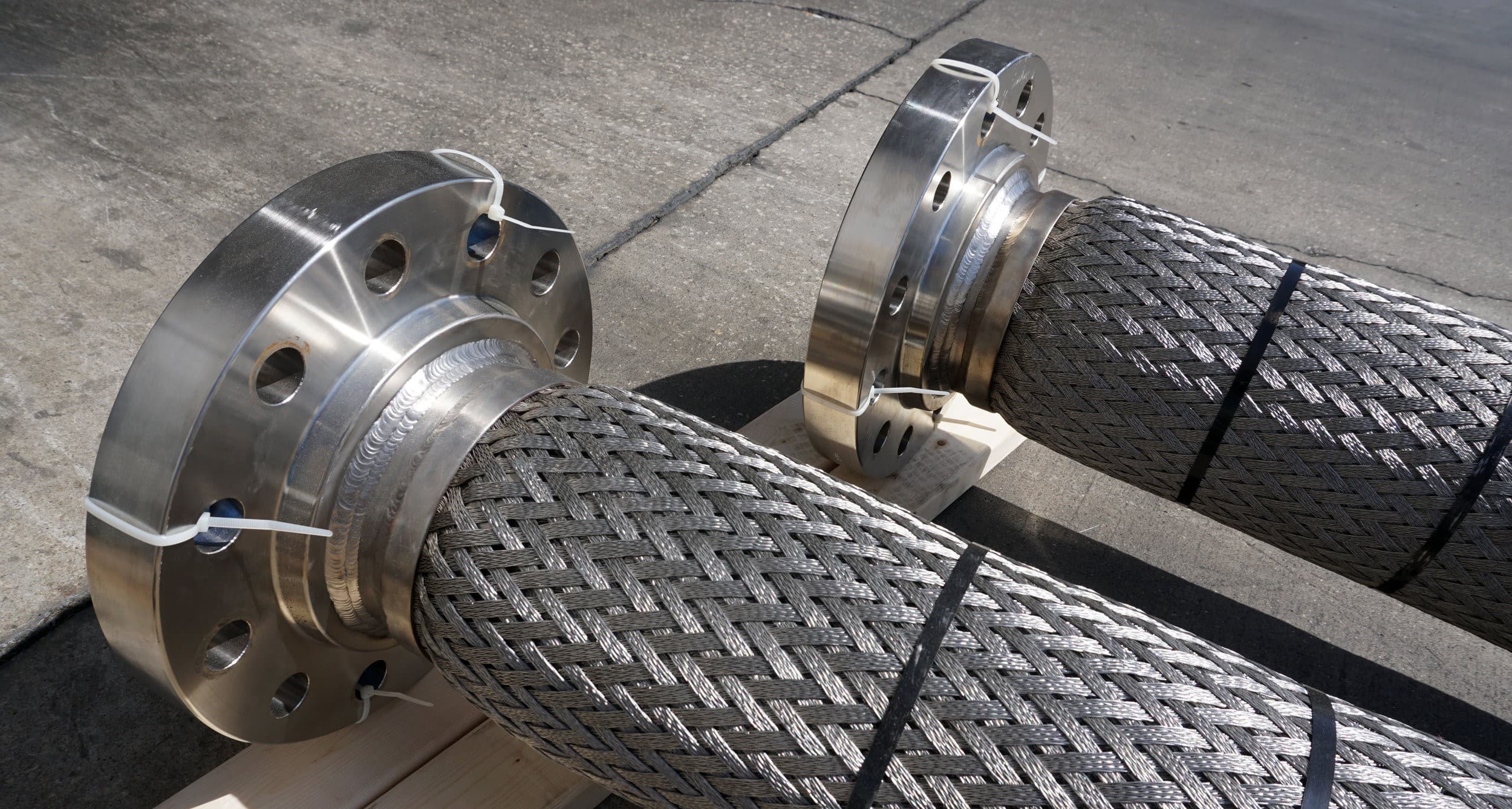

金属软管
Metal Hose & Hose Assemblies
由金属波纹管及外层编织网组成的柔性连接件，可配各类接头组成软管总成。
应用范围：用于输送各种介质的柔性连接、隔振、吸收位移，广泛应用于石化、冶金、机械等行业。
材料：常用不锈钢波纹管及不锈钢编织网，也可选用特殊合金材料。
主要特点
- 柔性好、耐压高、耐腐蚀、耐高低温
- 可根据现场工况定制软管长度、接头形式及结构型式
- 适用于真空及高压工况，可减小设备振动传递

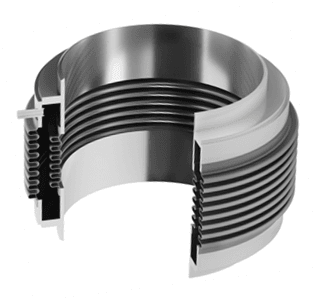

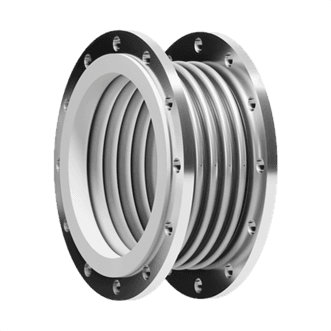

其他金属膨胀节
Other Metal Expansion Joints
针对特殊工况或非标需求提供定制化金属膨胀节解决方案，包括特殊结构、特殊材料及连接方式。
应用范围：适用于高腐蚀、高温、高压、特殊安装空间等常规产品不易覆盖的工况。
材料：根据工况选用相应不锈钢、镍基合金、钛合金等材料。
主要特点
- 根据工况参数进行一对一定制设计
- 可按 EJMA、GB/T12777-2019、GB150-2011 等标准或用户企业标准设计制造
- 可提供结构优化与管道补偿方案支持
